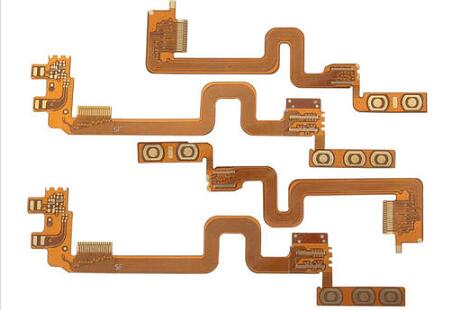

柔性電路板是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性，絕佳的可撓性印刷電路板。簡稱軟板或FPC。特點：具有配線密度高、重量輕、厚度薄的特色;主要使用在手機、筆記本電腦、PDA、數碼相機、LCM等很多產品。

　　FPC軟板在生產過程中，為了節省成本，提高生產效率，縮短生產周期，常常采用拼版的方式生產，而不是單片生產。通常FPC軟板有常規拼版、斜拼和倒扣拼三種拼版方式，所有的拼版方式，在能生產的前提下，必須遵循最省材料原則。在FPC柔性線路板拼版時，需要遵循以下幾條原則。

　　FPC軟板拼板規則介紹：

　　1、在各工序可生產的前提下，拼版盡量“擠”。所謂“擠”，就是縮小相鄰板與板之間的距離，從而減少整個拼版的尺寸，節約生產材料降低生產成本。

　　2、單片板之間間距至少大于2mm，這是為了滿足放置定位孔的需求，在批量生產過程中，成型一般采取模沖的方式，為了增強模沖精確性，在拼版內每片之間，需要放置定位孔，以免模沖偏位，導致FPC報廢;在樣品生產過程中，一般使用激光切割成型，為了避免微偏，防止出現一片偏而整張偏的情況，單片之間也不能直接相連，從而使其兩兩互不影響。

　　3、拼版需添加蝕刻字符，對拼版尺寸、數量等進行簡單說明，從而便于后續生產中核對與校驗。

　　4、整個拼版四角增加定位孔，并選擇一角標注不同定位孔，便于后續工序生產中保持方向一致，從而不至于導致封膜貼返，字符印返等情況。

　　5、拼版寬度固定為250mm，長度盡可能也在250mm以內。拼版尺寸越大，偏移越大，生產精度越差，成品不良率越高。

　　以上就是小編整理的關于“FPC軟板拼板規則有哪些”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
